    Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par jean loup 69 le Mar 21 Juil 2015 - 10:05

    Sur nos silverwings,le démontage des amortisseurs AR (pour un remplacement,ou pour un entretien d'EMC ou SHOCK factory) impose le démontage du coffre sous selle.
    Pour démonter le coffre sous selle,il faut démonter tout l'arrière du scoot,ce qui représente au moins 2h de démontage/remontage et le risque de casser de nombreux clips ou languettes plastique.

    Il y a une méthode beaucoup plus simple qui permet de démonter chaque amortisseur en moins de 2 mn chacun.Il faut percer 2 petites trappes de visite dans le coffre sous selle en correspondance de fixations supérieures des amortisseurs.

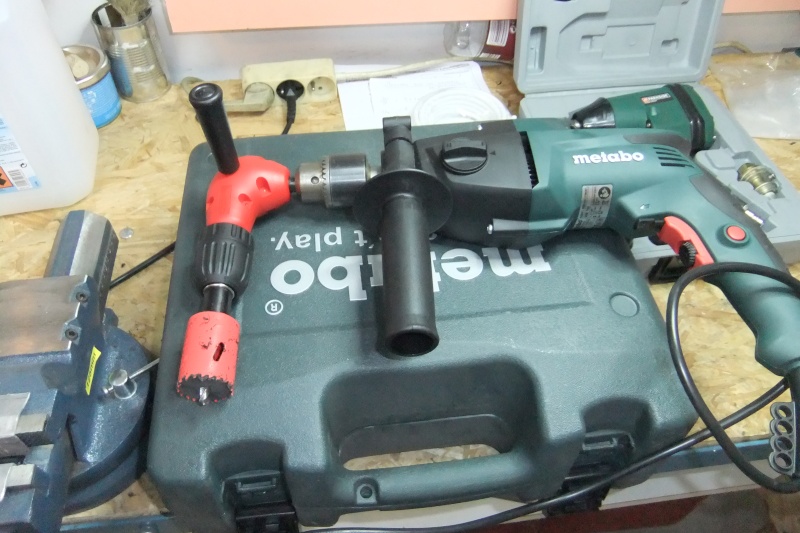

    matériel nécessaire:une perceuse à 2 vitesses+variateur,un renvoi d'angle (5€ chez Lidl),une scie à cloche de 35 mm (10€ chez Lidl)et un foret de 4 mm.




    Il faut tout d'abord percer un avant trou de 4 mm en face de la fixation sup de l'amortisseur destiné au positionnement de la scie à cloche

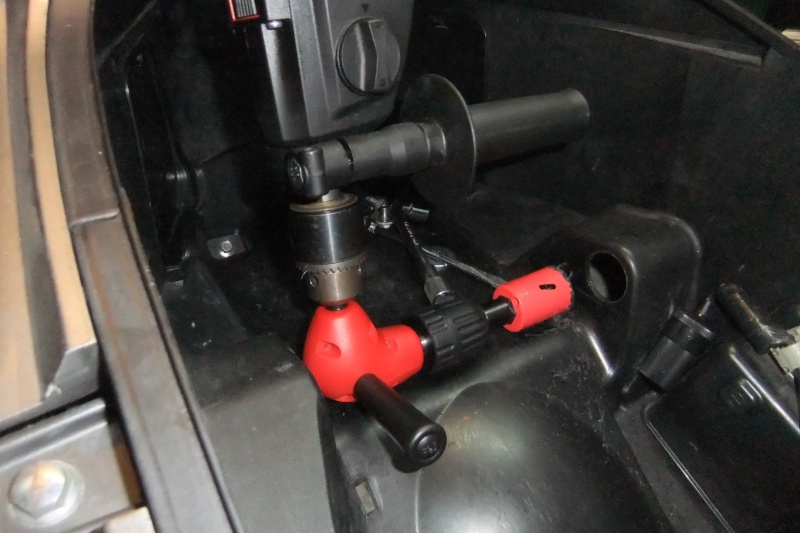

    Percer un trou de 35mm dans le coffre




    Et voici ce que l'on voit :la fixation supérieure de l'amortisseur


    Faire la même chose de l'autre coté du coffre.


    Je vais tourner 2 bouchons de 35mm qui seront emmanchés en force et collés au rubson afin de préserver l'étanchéité du coffre.En attendant (les travaux que je projette de faire)j'ai simplement collé un morceau de scotch américain.(solution provisoire qui peut devenir définitive)



    Maintenant,le démontage des amortisseurs devient extrêmement simple:
    1/clé de 12 pour le démontage de la vis de la fixation supérieure par la trappe de visite
    2/clé de 14 pour le dévissage de la fixation inférieure
    3/tirer le bas de l'amortisseur vers l'AR pour l'extraire de sa fixation
    4/Faire glisser le haut de l'amortisseur vers la droite pour l'extraire de son pivot.(je parle ici de l'amortisseur Gauche;faire l'inverse pour le droit)
    5/L'amortisseur sort tout seul par le bas.

    il ne faut pas plus de 2mn pour le démonter.


    une photo avec vue sur le pivot (diamètre 16mm),une fois l'amortisseur démonté




    Nous pouvons maintenant remplacer nos amortisseurs AR sans aucune difficulté.
    avatar
    louis69
    Toujours en Hoop
    Toujours en Hoop

    Messages : 241
    Date d'inscription : 21/04/2014
    Age : 62
    Localisation : 69110 ste foy les lyon

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par louis69 le Mar 21 Juil 2015 - 14:57

    bien vue le coup de la scie cloche!!
    avatar
    jako 13
    Toujours en Hoop
    Toujours en Hoop

    Messages : 729
    Date d'inscription : 08/05/2015
    Age : 53
    Localisation : LAMANON (bouches du rhone) 13113

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par jako 13 le Mar 21 Juil 2015 - 19:59

    encore un bon boulot et une excellente idée pour se facilité la tache;bravo!
    avatar
    jerome43
    Toujours en Hoop
    Toujours en Hoop

    Messages : 361
    Date d'inscription : 31/08/2014
    Age : 56
    Localisation : saint vidal haute loire

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par jerome43 le Mar 21 Juil 2015 - 22:03

    ha oui, bravo et merci Wink
    avatar
    kenzo64
    Toujours en Hoop
    Toujours en Hoop

    Messages : 225
    Date d'inscription : 06/03/2015
    Localisation : PAU

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par kenzo64 le Ven 31 Juil 2015 - 16:06

    c'est parfait ça bravo .....
    merci

    JeffB12
    Toujours en Hoop
    Toujours en Hoop

    Messages : 191
    Date d'inscription : 29/04/2014
    Localisation : Lille

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par JeffB12 le Jeu 6 Aoû 2015 - 16:03

    Merci SWCI Wink
    avatar
    Pandaxav
    Toujours en Hoop
    Toujours en Hoop

    Messages : 126
    Date d'inscription : 12/08/2014

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par Pandaxav le Jeu 6 Aoû 2015 - 16:20

    Question con, comment détermine-t-on le positionnement des têtes d'amortisseurs pour le perçage initial ?
    avatar
    jean loup 69
    Toujours en Hoop
    Toujours en Hoop

    Messages : 957
    Date d'inscription : 21/04/2014
    Age : 67
    Localisation : 69720 St Laurent de mure

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par jean loup 69 le Jeu 6 Aoû 2015 - 17:10

    Réponse: avec l'expérience,ou plus simple,tu regardes bien les photos;Je ne pense pas que cela soit très difficile.

    M3
    Toujours en Hoop
    Toujours en Hoop

    Messages : 86
    Date d'inscription : 20/02/2018
    Age : 46
    Localisation : ANTONY

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par M3 le Lun 5 Mar 2018 - 22:29

    Je viens d'acheter une paire de YSS ca va bien me servir merci cheers
    avatar
    axou
    Toujours en Hoop
    Toujours en Hoop

    Messages : 113
    Date d'inscription : 03/07/2015
    Age : 47
    Localisation : AJACCIO

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par axou le Mar 21 Aoû 2018 - 22:10

    Merci Jean-Loup pour tes explications qui sont complètes.
    Il me manque juste un renvoi d'angle.
    J'ai commandé des amortisseurs YSS .
    A prestu
    avatar
    axou
    Toujours en Hoop
    Toujours en Hoop

    Messages : 113
    Date d'inscription : 03/07/2015
    Age : 47
    Localisation : AJACCIO

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par axou le Ven 7 Sep 2018 - 17:35

    Reçu aujourd'hui, carton et polystyrène ont souffert .

    Je les monte la semaine prochaine bounce .
    avatar
    yoyo63
    Toujours en Hoop
    Toujours en Hoop

    Messages : 174
    Date d'inscription : 27/09/2015
    Localisation : clermont ferrand

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par yoyo63 le Ven 7 Sep 2018 - 21:48

    tu nous donneras le ressenti avec ces nouveaux amortos
    avatar
    axou
    Toujours en Hoop
    Toujours en Hoop

    Messages : 113
    Date d'inscription : 03/07/2015
    Age : 47
    Localisation : AJACCIO

    Re: Démontage FACILE des amortisseurs AR des SW/SWT 400/600

    Message par axou le Jeu 13 Sep 2018 - 20:28

    Demain je passe dans un atelier pour percer les trous .
    Ce week-end, je suis au Bol d'Or. Trust en concert bounce .
    Promis le 22 je les monte .
    A prestu
